В жаркий период система вентиляции птичника должна не только удалять отработанный воздух, но и обеспечивать интенсивное движение воздушных масс через весь корпус. Для этой задачи применяется тоннельная вентиляция — схема, при которой воздух направленно проходит вдоль здания от зоны притока к вытяжным вентиляторам.
Эффективность такой системы определяется не количеством мощных вентиляторов само по себе. Производительность вытяжки должна соответствовать объёму корпуса и требуемому воздухообмену, приточные жалюзи — обеспечивать необходимый объём воздуха, а само здание — направлять поток по расчётной траектории без значительных неконтролируемых подсосов.
Поэтому тоннельная вентиляция птичника проектируется как единая система.
Как работает тоннельная вентиляция птичника
Принцип тоннельной схемы основан на продольном движении воздуха через корпус.
В одной части здания организуют приток, а в противоположной устанавливают высокопроизводительные вытяжные вентиляторы. При их работе внутри помещения создаётся разрежение, благодаря которому наружный воздух поступает через предусмотренные приточные элементы и движется вдоль птичника к вытяжке.
В результате система решает сразу несколько задач:
- интенсивно обновляет воздух;
- удаляет избыток тепла и влаги;
- создаёт направленный поток вдоль корпуса;
- уменьшает тепловую нагрузку на птицу;
- помогает поддерживать более равномерные условия по длине помещения.
Особенно востребована такая схема летом, когда требуется максимальная производительность вентиляции и одной минимальной или переходной схемы воздухообмена уже недостаточно.
В каких условиях применяется тоннельная вентиляция
Тоннельная вентиляция чаще всего рассматривается как один из режимов работы системы микроклимата в тёплый период. Она особенно актуальна для протяжённых птицеводческих корпусов и объектов с высокой плотностью посадки, где необходимо обеспечить интенсивное движение воздуха по всей длине помещения.
При этом переход на тоннельный режим не означает, что остальные схемы вентиляции становятся ненужными.
В холодное и переходное время года требования к воздухообмену другие: важно удалить влагу и загрязнённый воздух, но не переохладить птицу. Поэтому на одном объекте могут применяться разные режимы вентиляции, которые включаются в зависимости от температуры, возраста птицы и текущей нагрузки.

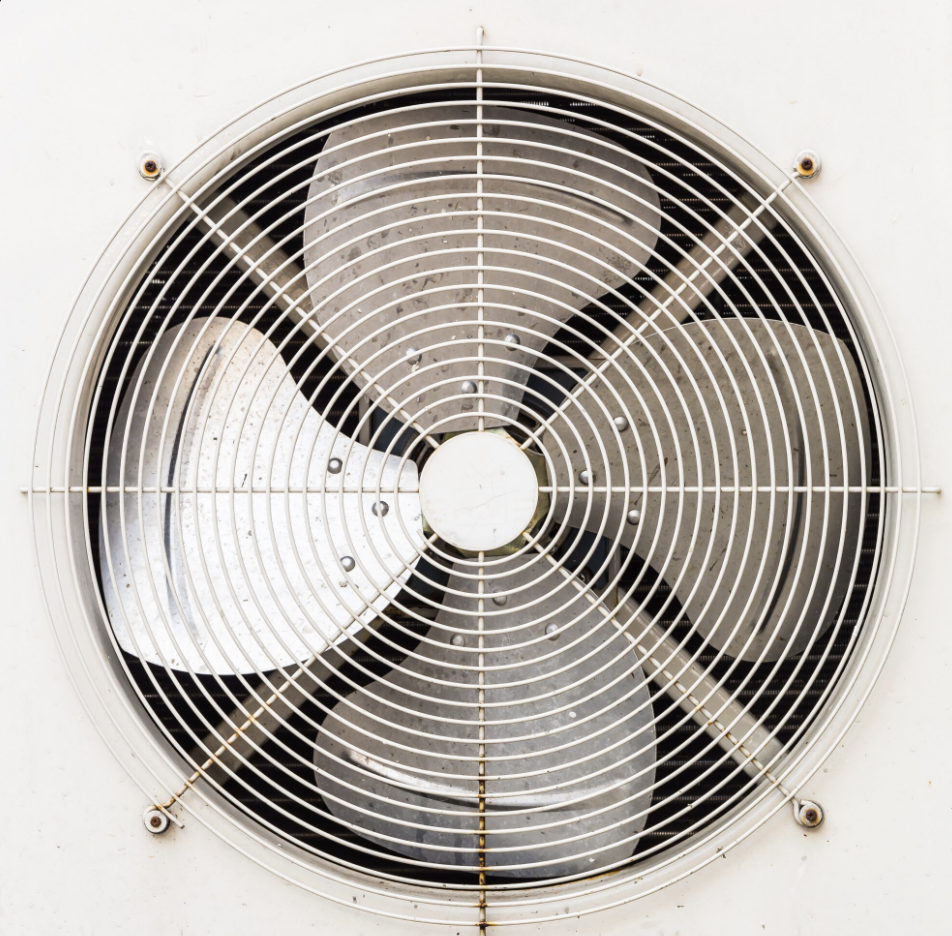

Вытяжные вентиляторы для тоннельной вентиляции
Основную вытяжку в тоннельной схеме создают мощные осевые вентиляторы. На сайте «АгроКурс» в разделе вентиляторов для птичников представлены высокопроизводительные вытяжные модели серии WF, предназначенные для работы в смешанной и тоннельной вентиляции.
Такой туннельный вентилятор должен обеспечить необходимый объём удаления воздуха и работать совместно с остальными элементами системы. При подборе учитывают не только паспортную производительность, но и:
- количество вентиляторов;
- их размещение;
- сопротивление системы;
- параметры приточных элементов;
- режимы последовательного включения;
- характеристики конкретного птичника.
Установка нескольких мощных вентиляторов без общего расчёта не гарантирует равномерного воздухообмена. Если притока недостаточно или воздушный поток распределяется неправильно, часть производительности системы фактически не будет использоваться эффективно.
Какую роль играют тоннельные приточные жалюзи
Вытяжные вентиляторы создают разрежение, но воздух должен поступать в корпус через специально рассчитанную зону притока.
Приточные жалюзи для тоннельной вентиляции птичников регулируют поступление наружного воздуха и участвуют в формировании направленного потока.
При проектировании важно согласовать площадь приточных элементов с производительностью вытяжки. Если проходного сечения недостаточно, сопротивление возрастает и вентиляторы не смогут обеспечить требуемый режим. Если же воздух поступает преимущественно через неконтролируемые щели и проёмы, продольный поток нарушается.
Поэтому приток и вытяжку в тоннельной вентиляции рассчитывают совместно.
Какие параметры учитывают при расчёте тоннельной вентиляции
Расчёт выполняется под конкретный птицеводческий корпус. Подобрать количество вентиляторов только по площади помещения нельзя. Исходными данными становятся:
- длина, ширина и высота здания;
- общий объём корпуса;
- количество птицы;
- возраст и масса поголовья;
- плотность посадки;
- технология содержания;
- тепловая нагрузка;
- климатические условия региона;
- необходимая интенсивность воздухообмена;
- требуемая скорость движения воздуха;
- сопротивление приточных и вытяжных элементов.
На основании этих данных определяется суммарная производительность системы, количество вентиляторов, площадь притока и схема размещения оборудования.
При этом расчёт должен учитывать не только максимальный летний режим. Важно заранее предусмотреть, как оборудование будет подключаться поэтапно при изменении температуры и нагрузки на корпус.
Почему важна герметичность птичника
Для тоннельной вентиляции особенно важно, чтобы основная масса воздуха поступала именно через предусмотренные проектом приточные элементы.
Если в стенах, воротах, проёмах или других участках здания присутствуют значительные неконтролируемые подсосы, воздух выбирает более короткий путь. В результате часть потока поступает через щели вместо тоннельных жалюзи и не проходит через весь корпус так, как предусмотрено расчётом.
Это может привести к:
- снижению скорости воздуха в отдельных участках;
- появлению застойных зон;
- неравномерному охлаждению птицы;
- увеличению нагрузки на вентиляторы;
- нарушению работы системы испарительного охлаждения.
Поэтому при запуске и обслуживании тоннельной вентиляции оценивают не только оборудование, но и состояние самого здания.
Тоннельная вентиляция и Pad Cooling
В наиболее жаркие периоды наружный воздух сам по себе может быть слишком тёплым, поэтому интенсивного воздухообмена недостаточно для необходимого снижения тепловой нагрузки.
В таком случае тоннельную схему можно сочетать с системами охлаждения для птичников.
Система испарительного охлаждения Pad Cooling устанавливается в зоне поступления воздуха. Наружный воздух проходит через увлажнённые панели, охлаждается за счёт испарения воды и затем под действием вытяжных вентиляторов перемещается вдоль корпуса.
Система работает последовательно:
- Pad Cooling снижает температуру поступающего воздуха.
- Тоннельные жалюзи обеспечивают организованный приток.
- Вытяжные вентиляторы формируют направленное движение через птичник.
- Нагретый воздух удаляется из противоположной части корпуса.
Эффективность такой связки также зависит от расчёта: производительность вытяжки, площадь охлаждающих панелей и параметры притока должны соответствовать друг другу.
Ошибки при подборе и размещении вентиляторов
Даже высокопроизводительное оборудование не компенсирует ошибки в самой схеме вентиляции. На результат могут повлиять:
- недостаточное количество вентиляторов;
- неправильный расчёт их общей производительности;
- слишком маленькая площадь притока;
- неконтролируемые подсосы воздуха;
- неудачное расположение вытяжки;
- препятствия на пути воздушного потока;
- несогласованная работа вентиляторов и охлаждения;
- отсутствие корректного управления разными режимами системы.
Один из распространённых подходов, которого стоит избегать, — замена отдельного вентилятора на более мощный без проверки всей системы. Увеличение производительности вытяжки потребует соответствующего притока, поэтому изменение одного элемента может нарушить уже существующий баланс.
Проектирование тоннельной вентиляции птичника с «АгроКурс»
Компания «АгроКурс» производит вентиляционное оборудование для птицеводческих объектов и выполняет проектирование, монтаж и обслуживание систем микроклимата.
При расчёте тоннельной вентиляции специалисты учитывают параметры корпуса, плотность и технологию содержания птицы, климатические условия, необходимый воздухообмен и совместную работу вытяжных вентиляторов, приточных жалюзи, автоматики и систем охлаждения.
